Кран шаровой с электроприводом — исполнительный элемент системы защиты от протечек. Когда датчик обнаруживает воду, блок управления получает сигнал и передает команду электроприводу. Привод поворачивает шаровой механизм, после чего подача воды по контролируемому трубопроводу перекрывается автоматически.
При выборе такого крана недостаточно ориентироваться только на диаметр. Нужно учитывать напряжение питания, совместимость с блоком управления, крутящий момент, время закрытия, условия эксплуатации и особенности монтажа. На примере GIDROLOCK Ultimate BS разберем основные параметры, которые стоит проверить перед покупкой.
Что такое шаровой кран с электроприводом и как он работает

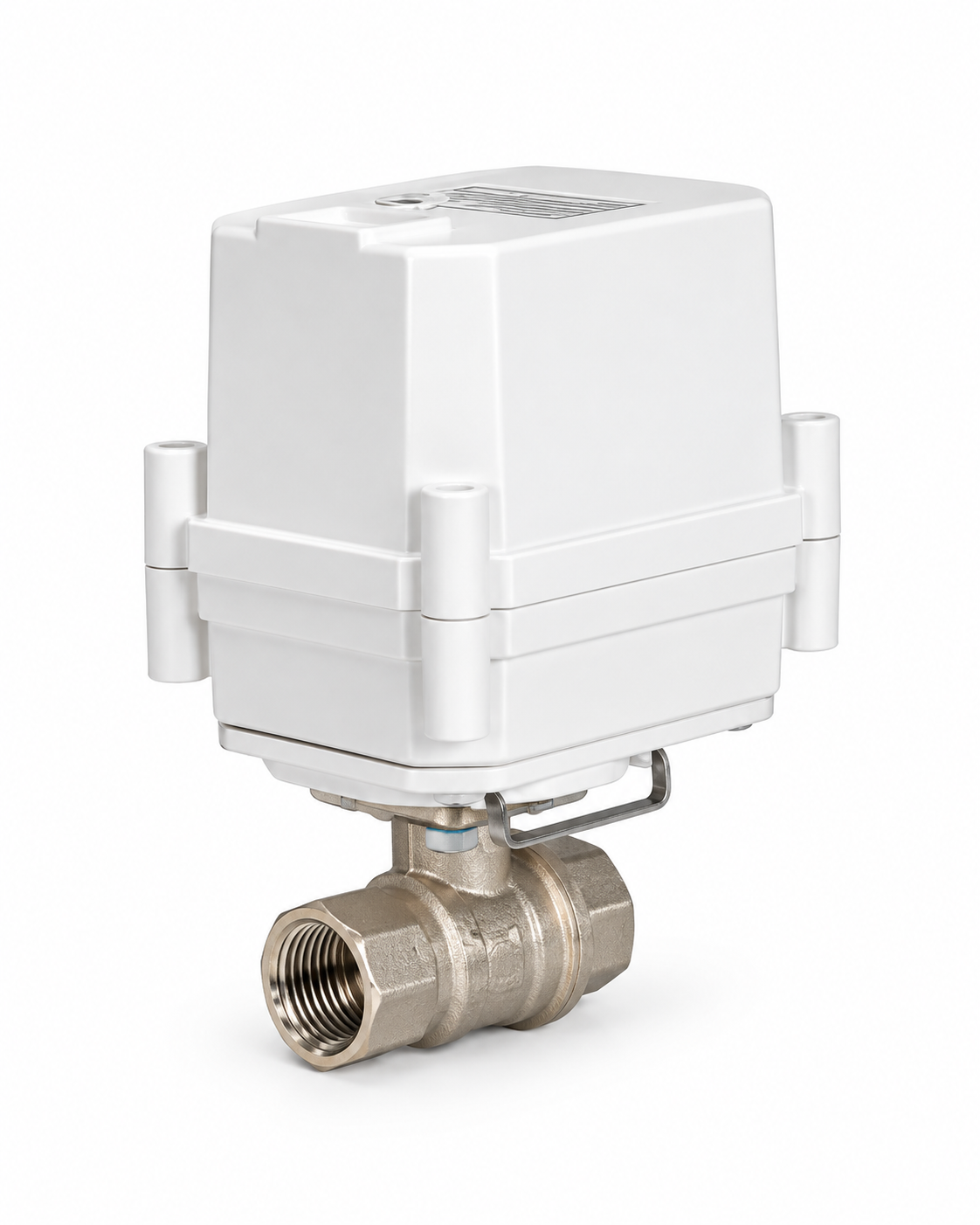

Конструкция состоит из шарового крана и установленного на нем электрического привода. Сам кран монтируется непосредственно в трубопровод системы водоснабжения или отопления, а электропривод изменяет его положение по команде системы управления.
В штатном режиме кран открыт и пропускает воду. При обнаружении протечки блок управления передает команду на закрытие, электропривод поворачивает шаровой механизм на 90°, и поток воды прекращается.
GIDROLOCK Ultimate BS можно использовать в системах водоснабжения и отопления. Корпус электропривода имеет степень защиты IP65, а предусмотренное конструкцией ручное управление позволяет изменить положение крана непосредственно на месте установки.

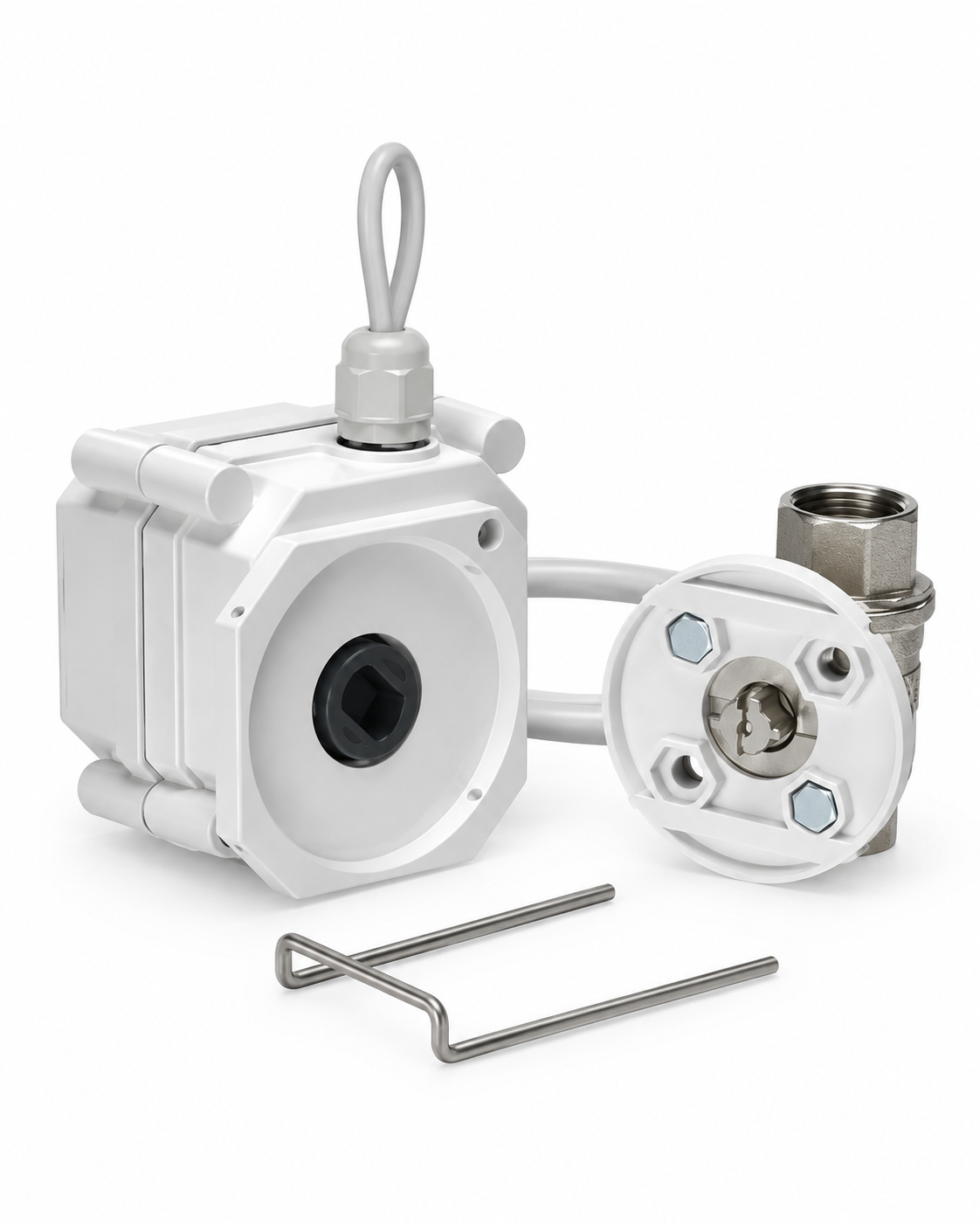

Дополнительное преимущество конструкции — быстросъемный механизм соединения крана и электропривода. Кран и привод устанавливаются раздельно: сначала можно смонтировать шаровой кран на трубопроводе, а затем закрепить на нем электропривод. Это упрощает монтаж и обслуживание, особенно в условиях ограниченного пространства.
Важно различать сам шаровой кран и автоматику системы. Кран не обнаруживает протечку самостоятельно — сигнал поступает от датчиков через совместимый блок управления либо другое предусмотренное системой устройство.
Первый параметр — диаметр шарового крана
Один из первых вопросов при подборе — размер присоединения. Для Ultimate BS предусмотрены варианты 1/2", 3/4" и 1".
Выбирать диаметр нужно по параметрам существующего трубопровода и проекту системы водоснабжения или отопления. Площадь квартиры, количество датчиков и наличие Wi-Fi на этот параметр не влияют.
Перед покупкой рекомендуется уточнить:
- диаметр существующей трубы;
- размер резьбового присоединения;
- место установки;
- направление и схему водоснабжения;
- достаточно ли пространства для электропривода.
Если определить размер самостоятельно сложно, лучше уточнить параметры у монтажника до заказа оборудования.
Питание электропривода: 12 В или 220 В
GIDROLOCK Ultimate BS выпускается в вариантах с питанием 12 В и 220 В, 50 Гц. Максимальная потребляемая мощность во время открытия или закрытия составляет не более 8 Вт.
Нельзя сказать, что вариант 12 В в целом лучше 220 В или наоборот. Напряжение выбирается прежде всего по совместимости с блоком управления и схемой конкретной системы.
Например, в системах на базе Premium Plus используются электроприводы 12 В. Для блоков Standard предусмотрены схемы подключения электроприводов 220 В; отдельные модели Standard также могут работать с приводами 12 В согласно документации конкретной версии.
Поэтому перед заказом нужно смотреть не только название крана, но и полную маркировку электропривода.
| Параметр | Ultimate BS 12 В | Ultimate BS 220 В |
|---|---|---|
| Напряжение питания | ±12 В | 220 В, 50 Гц |
| Выбор зависит от | блока управления и схемы системы | блока управления и схемы системы |
| Где применяется | в системах с соответствующим выходом 12 В | в системах, рассчитанных на электроприводы 220 В |
Совместимость с блоком управления
Совпадение диаметра еще не означает, что кран подойдет к уже установленной системе защиты от протечек.
Перед покупкой необходимо проверить:
Модель блока управления. У разных серий GIDROLOCK различаются схемы подключения и допустимое напряжение электроприводов.
Способ подключения. Нужно учитывать количество проводов, назначение контактов и схему производителя.
Допустимое количество подключаемых электроприводов. Например, Standard Radio поддерживает подключение до 20 электроприводов.
Совместимость конкретной модели. Проверять ее лучше по паспорту блока и карточке товара или у специалиста отдела продаж.
Особенно важно это при расширении уже установленной системы. Если пользователь хочет добавить еще один кран с электроприводом, нужно убедиться, что блок поддерживает дополнительный привод и что его напряжение соответствует существующей конфигурации.
Какие еще параметры нужно учитывать
Крутящий момент
Крутящий момент показывает, с каким усилием электропривод поворачивает механизм крана.
Для Ultimate BS номинальный крутящий момент составляет 7 Н·м, максимальный — 10 Н·м.
Достаточный момент важен для уверенного открытия и закрытия крана в течение длительного срока эксплуатации. При этом не стоит выбирать привод исключительно по максимальному числу Н·м — важна совместимость всей системы.
Время закрытия
Ultimate BS поворачивает кран на 90° примерно за 15 секунд.
Этот параметр показывает, сколько времени требуется электроприводу на полный переход из открытого положения в закрытое. Но оценивать оборудование только по скорости не стоит: для системы защиты не менее важны надежность, корректная установка и совместимость компонентов.
Степень защиты корпуса
Для Ultimate BS заявлена степень защиты IP65 — корпус электропривода защищен от пыли и струй воды.
Это особенно важно для оборудования, установленного в сантехническом шкафу, котельной или другом техническом помещении.
При этом IP65 не означает, что устройство можно устанавливать где угодно без учета инструкции. Место монтажа должно соответствовать допустимым условиям эксплуатации.
Рабочая температура
При выборе оборудования важно отдельно учитывать характеристики шарового крана и электропривода Ultimate BS.
Для шарового крана необходимо смотреть допустимую температуру рабочей среды — воды или теплоносителя, проходящего через трубопровод. Для электропривода Ultimate BS важна температура окружающей среды в месте установки.
Для электропривода Ultimate BS указана температура эксплуатации от −20 до +55 °C. Допустимую температуру рабочей среды следует уточнять по характеристикам конкретного шарового крана, установленного вместе с приводом.
Эти параметры особенно важно проверять при монтаже оборудования в системах отопления, котельных и других технических помещениях.
Ручное управление
Электропривод Ultimate BS предусматривает возможность ручного управления шаровым краном. Это позволяет изменить положение крана непосредственно на месте установки, например при техническом обслуживании системы.
Ручное управление является дополнительной функцией электропривода и не заменяет автоматическую работу системы защиты от протечек.
Основные параметры шарового крана с электроприводом
Перед покупкой удобно проверить характеристики по таблице.
| Параметр | Что учитывать |
|---|---|
| Диаметр крана | Соответствие трубопроводу |
| Питание | 12 В или 220 В в зависимости от блока управления |
| Совместимость | Поддерживает ли блок конкретный электропривод |
| Крутящий момент | Ultimate BS: номинально 7 Н·м, максимум 10 Н·м |
| Время закрытия | Ultimate BS: поворот на 90° за 15 секунд |
| Степень защиты | IP65 |
| Температура рабочей среды | От −20 до +120 °C |
| Температура эксплуатации | От −20 до +55 °C |
| Ручное управление | Предусмотрено |
| Монтаж | Необходимо место для крана, привода и подключения кабеля |
Правильная последовательность выбора выглядит так: сначала определяют параметры трубопровода и модель блока управления, затем подбирают диаметр и напряжение электропривода, после чего проверяют остальные характеристики.
Часто задаваемые вопросы
Как узнать, какой диаметр крана нужен?
Нужно определить размер трубопровода и резьбового соединения в месте монтажа. Для Ultimate BS доступны 1/2", 3/4" и 1". Если есть сомнения, размер лучше уточнить у монтажника.
Что выбрать — электропривод 12 или 220 В?
Выбор зависит от блока управления. Напряжение электропривода должно соответствовать схеме подключения системы. Использовать привод с неподходящим напряжением нельзя.
Можно ли установить кран 1/2" на трубу 3/4"?
Технически переход возможен через соответствующую арматуру, но уменьшение проходного сечения может повлиять на характеристики водоснабжения. Такое решение должно быть обосновано проектом или рекомендацией специалиста.
Сколько кранов нужно для квартиры?
Количество зависит от схемы водоснабжения. В квартире с отдельными вводами холодной и горячей воды часто устанавливают два крана, но это не универсальное правило.
Можно ли использовать шаровой кран с электроприводом на отоплении?
Ultimate BS предназначен для систем водоснабжения и отопления. При выборе нужно учитывать температуру рабочей среды и остальные параметры системы.
Что произойдет с краном при отключении электричества?
Это зависит от архитектуры системы и наличия резервного питания. Сам электропривод должен получить питание для выполнения команды. Если для объекта важна работа при отключении сети, необходимо выбирать блок и комплектацию с соответствующим резервным питанием.
Можно ли закрыть GIDROLOCK Ultimate BS вручную?
Да. Конструкция предусматривает ручное управление положением шарового крана.
Как проверить совместимость с блоком управления?
Сверьте модель блока, допустимое напряжение электропривода, схему подключения и максимальное количество подключаемых кранов. Если система уже установлена, лучше подбирать новый привод по технической документации именно этого блока.
Что важно запомнить перед покупкой
Шаровой кран с электроприводом нельзя выбирать только по диаметру. Для корректной работы автоматической защиты от протечек нужно одновременно учитывать размер трубопровода, напряжение 12 или 220 В, совместимость с блоком управления, количество кранов, крутящий момент, время закрытия и условия эксплуатации.
