Что происходит при протечке: как система перекрывает воду

Потоп в квартире — одна из тех неприятностей, от которых сложно полностью застраховаться. Причиной может стать повреждение трубы, неисправность сантехники или бытовой техники, и даже небольшая протечка способна привести к испорченному ремонту, мебели и необходимости возмещать ущерб соседям.

Поэтому важно не только вовремя обнаружить воду, но и как можно быстрее остановить ее поступление. Обычный датчик протечки лишь сообщает о проблеме, тогда как автоматическая система защиты способна обнаружить протечку и передать команду на закрытие шарового крана с электроприводом. Это помогает минимизировать последствия аварии, избежать крупных расходов и лишних споров с соседями.

Разберем, что происходит после попадания воды на датчик и какую роль в защите от протечек выполняет каждый элемент системы.

Из чего состоит система автоматической защиты от протечек

Классическая система включает датчики протечки, блок управления и шаровые краны с электроприводом.

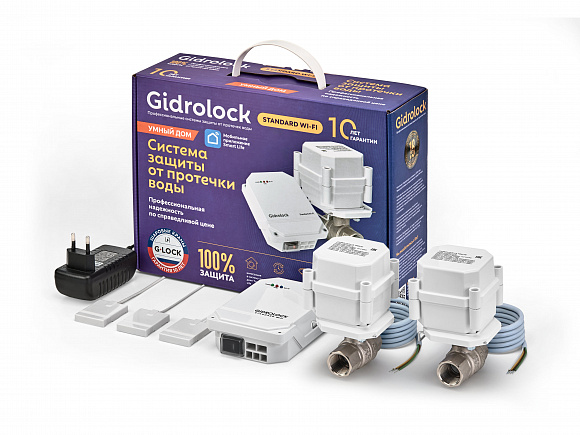

Комплект системы защиты от протечек GIDROLOCK Standard Wi-Fi

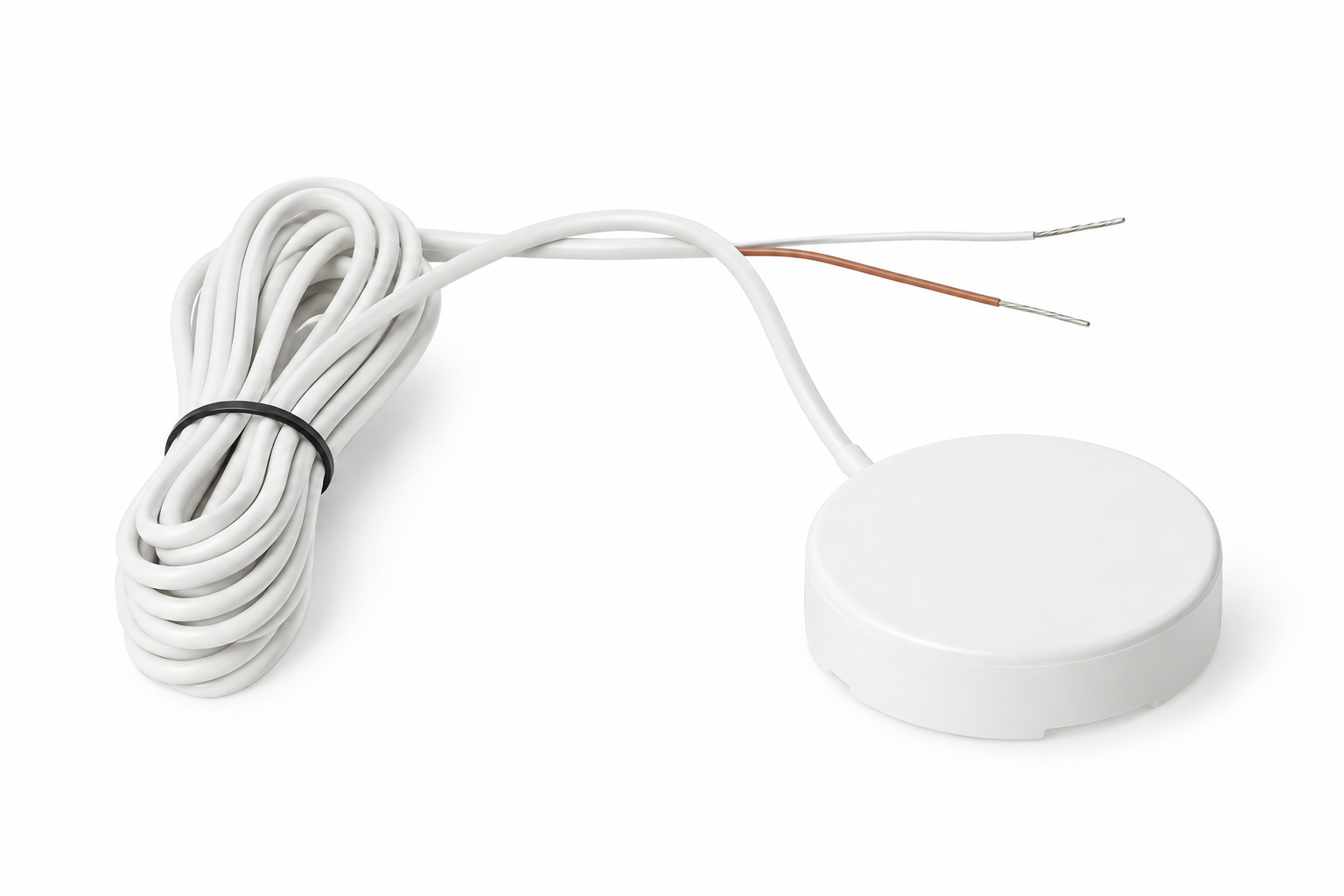

Датчики протечки

Датчики устанавливают там, где при аварии вода появится в первую очередь: под раковиной, около стиральной и посудомоечной машины, рядом с ванной или душевой, в коллекторном шкафу, котельной и возле другого оборудования, подключенного к водоснабжению.

При контакте с водой датчик формирует сигнал о протечке. В системах GIDROLOCK используются проводные и беспроводные модели. Проводные передают информацию по кабелю, радиодатчики — по радиоканалу.

Блок управления

Блок управления принимает сигнал от датчика и передает команду исполнительному оборудованию.

Блок управления подбирается с учетом задач и особенностей конкретного объекта. При выборе учитывают состав системы, тип подключаемых датчиков, необходимость дистанционного контроля, резервного питания и других функций.

Конкретная конфигурация зависит от условий установки и требований к системе защиты от протечек.

Шаровой кран с электроприводом

Шаровой кран с электроприводом устанавливается непосредственно на трубопровод и является исполнительным элементом системы защиты от протечек. Как правило, такие краны устанавливаются на линиях холодного и горячего водоснабжения.

В обычном режиме кран открыт и не препятствует подаче воды. При обнаружении протечки система передает команду на его закрытие, после чего подача воды по контролируемой линии прекращается.

Что происходит при протечке: пошагово

Принцип работы можно представить так:

Вода → датчик → сигнал → система управления → электропривод → закрытие крана → вода перекрыта

Вода попадает в зону контроля датчика

Чтобы система вовремя обнаружила аварию, датчик необходимо правильно разместить.

В квартире его обычно устанавливают:

под кухонной мойкой;
рядом со стиральной и посудомоечной машиной;
около ванны или душевой кабины;
за унитазом;
в коллекторном шкафу.

В частном доме дополнительно контролируют котельную, бойлер, коллекторы и другие участки инженерных систем.

Важно учитывать не только источник возможной протечки, но и направление, в котором вода будет растекаться.

Датчик фиксирует протечку

Когда вода попадает на чувствительные контакты, датчик формирует сигнал.

Проводная модель передает его по кабелю. Радиодатчик отправляет информацию по радиоканалу на совместимое оборудование.

Пользователю не нужно дополнительно подтверждать событие — при корректной работе системы дальнейшая реакция запускается автоматически.

Система получает сигнал

После получения сигнала система определяет аварийное состояние и формирует команду на закрытие крана.

В зависимости от комплектации одновременно могут использоваться световая и звуковая индикация, Wi-Fi и другие способы информирования пользователя.

Набор функций зависит от конкретной модели, поэтому наличие дистанционных уведомлений нужно проверять отдельно.

Электропривод закрывает шаровой кран

Получив команду, электропривод переводит шаровой кран из открытого положения в закрытое.

Присутствие человека для этого не требуется: владелец может находиться дома, на работе или в поездке.

Время полного закрытия зависит от модели электропривода, поэтому единого значения для всех систем GIDROLOCK нет.

Подача воды прекращается

После закрытия крана вода перестает поступать через контролируемый трубопровод.

При этом система не устраняет саму неисправность и не удаляет уже вытекшую воду. Ее задача — остановить дальнейший приток.

Например, если поврежден шланг под раковиной, система перекроет водоснабжение, но шланг все равно потребуется заменить.

Пользователь устраняет причину протечки

После срабатывания системы не следует сразу открывать воду.

Необходимо:

определить источник протечки;
устранить неисправность;
убрать воду;
привести датчик в рабочее состояние;
убедиться, что причина аварии устранена;
восстановить работу системы согласно инструкции.

После этого можно снова открыть водоснабжение.

Что происходит, если никого нет дома

Это одно из главных преимуществ автоматической защиты.

Обычный датчик-сигнализатор может сообщить о проблеме, но человеку все равно придется самостоятельно перекрывать воду.

Автоматическая система действует без ожидания: датчик обнаружил воду → система получила сигнал → электропривод закрыл кран.

Поэтому для самого перекрытия воды присутствие владельца не требуется.

Если выбранная комплектация поддерживает Wi-Fi, пользователь может дополнительно получать информацию о состоянии системы через предусмотренные производителем функции.

Будет ли система работать при отключении электричества

Это зависит от конкретной серии и типа питания.

Premium Plus

В линейке Premium Plus есть комплектации с резервным питанием от аккумулятора Li-Ion. При отключении основного электроснабжения аккумулятор позволяет системе продолжать работу.

Такие решения особенно актуальны для объектов, где возможны перебои с электричеством.

Winner

Winner — автономная система без отдельного центрального блока управления. Электроприводы этой серии работают от батареек, поэтому постоянное подключение к сети 220 В для основной работы не требуется.

Условия питания других серий необходимо проверять по характеристикам конкретного оборудования.

Чем автоматическая система отличается от обычного датчика

Критерий	Датчик-сигнализатор	Автоматическая система защиты
Обнаруживает воду	Да	Да
Может сообщить о протечке	Зависит от модели	Зависит от комплектации
Автоматически управляет краном	Нет	Да
Перекрывает воду без присутствия человека	Нет	Да
Состав	Отдельный датчик	Датчики, управление и шаровые краны с электроприводом

Главное отличие заключается в реакции на аварию. Обычный датчик прежде всего сообщает о воде, а автоматическая система дополнительно перекрывает ее подачу.

Почему важно правильно подобрать оборудование

Результат зависит не только от факта установки системы, но и от ее конфигурации.

При выборе учитывают:

сколько трубопроводов нужно перекрывать;
диаметр шаровых кранов;
расположение потенциальных зон протечки;
количество датчиков;
проводное или беспроводное подключение;
совместимость компонентов;
необходимость резервного питания;
потребность в Wi-Fi.

Схемы квартиры и частного дома могут значительно отличаться. В квартире часто требуется перекрывать отдельные вводы горячей и холодной воды, а в частном доме водоснабжение может поступать по одной общей линии.

Поэтому комплект выбирают с учетом реальной схемы объекта, а не только по цене или количеству функций.

Частые вопросы

Как быстро система реагирует на протечку?

После обнаружения воды датчик передает сигнал, а система дает команду электроприводу. Время полного закрытия зависит от конкретной модели шарового крана с электроприводом.

Перекроется ли вода, если никого нет дома?

Да, если система исправна, правильно смонтирована и получает необходимое питание. Присутствие человека для автоматического закрытия крана не требуется.

Что происходит после срабатывания датчика?

Система передает команду на закрытие шарового крана. После этого необходимо найти источник протечки, устранить неисправность и только затем восстановить водоснабжение.

Можно ли открыть воду после устранения протечки?

Да. Сначала нужно убедиться, что неисправность устранена, удалить воду и привести датчик в рабочее состояние. После этого систему можно вернуть в обычный режим согласно инструкции.

Работает ли защита без электричества?

Зависит от комплектации. У Premium Plus есть решения с резервным аккумулятором Li-Ion, а Winner рассчитан на автономную работу от батареек.

Перекрывается холодная и горячая вода одновременно?

Это определяется схемой монтажа. В квартире могут использоваться отдельные краны на холодной и горячей воде, а в частном доме система может перекрывать один общий ввод или несколько контуров.

Можно ли получать уведомления на телефон?

Такая возможность есть у отдельных комплектаций с Wi-Fi. Конкретный функционал необходимо проверять по характеристикам выбранной системы.

Что делать, если датчик случайно намок?

Сначала убедитесь, что реальной протечки нет. Затем удалите воду и восстановите работу системы согласно инструкции. Не стоит отключать защиту, не выяснив причину ее срабатывания.
